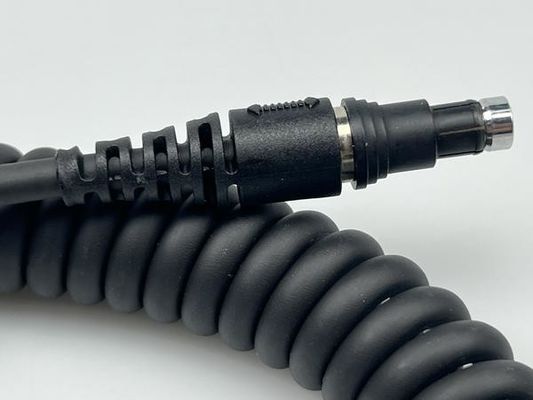

산업용 케이블 자동차 전선 배열 조립용 군사용 EMC 보호

TPU 장갑, EMC 보호 장치와 함께 군사용 케이블 조립을 만들고,그리고 스프링 와이어는 신호의 무결성을 유지하면서 가혹한 환경에 견딜 수 있는 견고하고 신뢰할 수 있는 솔루션을 설계하는 것을 포함합니다.다음은 상세한 접근법입니다.

주요 부품 및 재료

1. TPU 재킷:

   • 내구성:TPU (열성형 폴리유레탄) 은 뛰어난 경직 저항성, 유연성, 기계적 강성 등으로 유명하며, 군사용 용도로 이상적입니다.
   • 화학 및 환경 저항성:TPU는 기름, 화학물질, 그리고 혹독한 환경 조건에 저항하며, 케이블 조립이 군사용의 엄격한 조건에 견딜 수 있음을 보장합니다.
   • 유연성:낮은 온도에서도 유연성을 유지합니다. 현장 작업에 매우 중요합니다.

2. EMC 보호:

   • 전자기 호환성 (EMC):선은 케이블을 전자기 간섭 (EMI) 및 전파 간섭 (RFI) 로부터 보호하여 신호가 손상되지 않고 전송되도록합니다.
   • 보호 장치 종류:
     • 넥타이 보호기:좋은 커버리지와 유연성을 제공하며 대부분의 군사용 용도로 적합합니다.
     • 필름 보호:100%의 커버리지를 제공합니다. 완전한 EMI 보호가 필요한 고주파 애플리케이션에 이상적입니다.
     • 조합:일부 조립체는 유연성과 성능을 균형있게 유지하기 위해 엮은 것과 엽록스 보호구조를 모두 사용할 수 있습니다.

3. 스프링 와이어:

   • 강화:스프링 와이어 는 케이블 에 기계적 인 강도 를 더 하고, 구부리거나 굽힌 후 원래 모양 으로 돌아오는 데 도움 이 된다.이것은 케이블이 빈번한 움직임 또는 기계적 스트레스에 노출되는 응용 프로그램에서 특히 유용합니다..
   • 내구성:스프링 와이어는 윙크를 방지하고 까다로운 환경에서 케이블의 수명을 연장합니다.

디자인 고려 사항

1. 기계적 강도:

   • 스트레스 완화:특히 케이블이 군사 장비에 연결되는 경우, 휘거나 당기는 손상을 방지하기 위해 연결 지점에서 긴장을 완화하십시오.
   • 팽창 강도:군용용의 물리적 요구에 견딜 수 있는 조립 장치, 긴장, 충격 및 압축을 보장합니다.

2. 환경 밀폐:

   • 방수성:집합은 IP67등급 이상의 방수성으로 설계하여 현장 작업 중에 물이 침투하지 않도록 보호합니다.
   • 온도 저항성:이 재료는 다양한 환경에서 군사 작전이 일어날 수 있기 때문에 뜨거운 것과 차가운 극한 온도에도 견딜 수 있어야 합니다.

3. 신호 무결성:

   • 낮은 용량과 저항:용량과 저항을 최소화 할 수 있는 전도기와 단열을 선택하여 신호가 먼 거리에 정확하게 전송되도록 보장합니다.
   • 정지:전기 소음으로부터 보호하고 통신 시스템의 신뢰성을 보장하기 위해 EMC 보호 장치의 적절한 지상화를 보장합니다.

4. 유연성 대 경직성:

   • 균형 잡힌 디자인:집합체는 손상을 방지하기 위해 필요한 경우 딱딱함을 유지하면서 사용 용이성을 위해 충분히 유연해야합니다. 스프링 와이어는이 균형을 달성하는 데 도움이됩니다.

제조 과정

1. 프로토타입 제작:

   • 기계적 강도, 유연성 및 EMC 보호 효과 등 집합의 성능을 테스트하기 위해 프로토 타입을 개발합니다.프로토타입 제작은 본격적인 생산 전에 디자인을 정밀하게 조정할 수 있습니다..

2. 조립:

   • 케이블 준비:TPU 자켓과 내부 전선을 필요한 길이로 잘라내고 벗겨서 깨끗하고 정확한 끝을 보장합니다.
   • 보호 응용 프로그램:선택 된 EMC 보호 (발작, 포일 또는 조합) 을 집합에 적용하여 적절하게 땅과 통합되어 있는지 확인합니다.
   • 스프링 와이어 통합:스프링 와이어를 조립 장치에 삽입하여 TPU 자켓 안에 올바르게 정렬되고 고정되도록하십시오.

3. 과형 (선택)

   • 더 많은 내구성 및 환경 보호를 위해, TPU 또는 다른 호환성 물질로 연결 장치 또는 케이블 집합의 특정 부분을 과형하는 것을 고려하십시오.

4. 테스트:

   • 전기 테스트:집합이 적절한 전기 연속성, 단열 저항 및 신호 무결성을 유지하는지 확인하기 위해 테스트를 수행합니다.
   • 기계 시험:극한 온도와 환경 노출을 포함한 모방된 군사 조건에서 집합체의 유연성, 견고성 및 내구성을 테스트합니다.

5. 품질 관리:

   • 엄격한 품질 관리 프로세스를 구현하여 모든 케이블 조립이 환경 테스트를위한 MIL-STD-810과 같은 군사 표준의 엄격한 요구 사항을 충족하는지 확인합니다.

신청서

• 통신 시스템:신뢰할 수 있는 신호 전송이 중요한 라디오, 안테나 및 기타 통신 장치에서 사용됩니다.
• 무기 시스템:무기 시스템 내의 다양한 전자 부품을 연결하여 높은 내구성 및 열악한 조건에 대한 저항을 요구합니다.
• 현장 장비:GPS 단위, 야간 시력 장비 및 기타 전술 장비 등 군인들이 사용하는 휴대용 장치에 신뢰할 수 있는 연결을 보장합니다.

결론

군사용 용도로 설계된 케이블 집합체와 TPU 자켓, EMC 보호 및 스프링 와이어는 필요한 내구성, 유연성요구 환경에서 필요한 신호 무결성고품질의 재료, 정밀한 제조 과정, 철저한 테스트에 초점을 맞추면 군사용의 엄격한 요구 사항을 충족하는 제품을 만들 수 있습니다.
