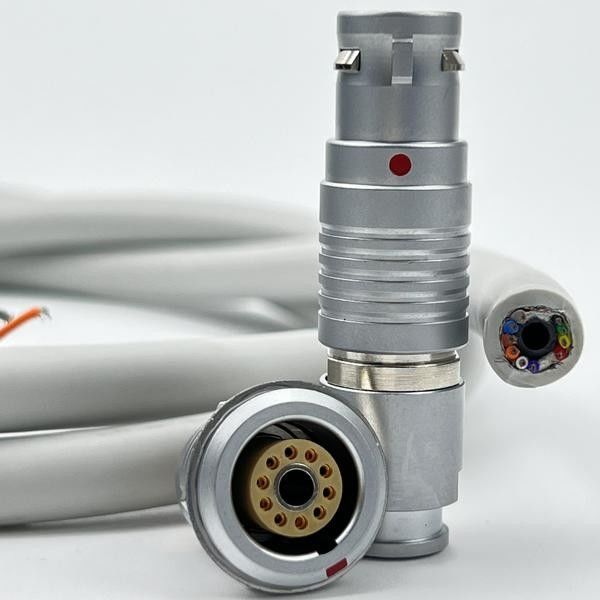

OEM LEMO 와이어 커넥터 허리네스 케이블 집합

주요 부품 및 재료

1. 공기 및 신호 케이블:

   • 에어 튜브:
     • 소재:공기 통로 를 위해 의료용 실리콘 또는 TPU 튜브 를 사용 한다. 이 재료 들 은 유연 하고 생물 호환성 이 있으며, 살균 과정 에 견딜 수 있다.
     • 압력 등급:튜브가 굽거나 터지지 않고 치과 도구의 공기 압력 요구 사항을 처리 할 수 있는지 확인하십시오.
   • 신호 전선:
     • 선도자 재료:높은 전도성 및 신호 무결성을 보장하기 위해 신호 케이블에 구리 또는 은으로 칠 된 구리를 사용하십시오.
     • 단열:의료 표준 에 부합 하는 방열 물질 을 선택 하십시오. 예를 들어, FEP (플루오리네이트 에틸렌 프로필렌) 또는 PTFE (폴리테트라플루오로 에틸렌) 이 있습니다. 이 물질 들 은 또한 살균 과정 에 저항 합니다.

2. 금속 밀기-당겨 연결 장치:

   • 호환성:커넥터는 LEMO 설계와 호환되어야 하며, 빠른 짝짓기 및 해제 기능을 갖춘 안전한 연결을 제공해야 합니다.
   • 소재:고품질의 스테인리스 스틸 또는 고연산 알루미늄을 사용 하 여 내구성 및 부식 저항을 보장 합니다.
   • 연락처 구성:공기 및 신호 채널 모두에 대한 적절한 수의 접촉자를 가진 커넥터를 설계하십시오. LEMO 호환 커넥터는 종종 혼합 구성을 허용합니다.유체 및 전기 연결을 모두 수용하는.
   • 밀폐:커넥터는 액체 노출이 흔한 치과 환경에서 중요한 액체 침입으로부터 보호하기 위해 IP 등급 밀폐 (예를 들어, IP67) 를 갖추어야합니다.

3. 보호:

   • EMC 보호:전기 자기 간섭 (EMI) 으로부터 신호 무결성을 보호하기 위해 보호 장치를 통합하여 연결된 장치의 신뢰할 수있는 작동을 보장합니다.

디자인 고려 사항

1. 생체 호환성 및 살균:

   • 소재:케이블, 커넥터, 접착제 또는 과형 등 사용 된 모든 재료가 생물 호환성이 있고 반복적인 살균에 적합하도록 보장합니다.
   • 살균 호환성조립체는 치과에서 사용되는 일반적인 살균 방법, 예를 들어 자동 클라브와 같이 분해되지 않고 견딜 수 있어야 합니다.

2. 기계적 내구성:

   • 스트레스 완화:연결 지점에는 특히 연결 장치 근처에서 반복적으로 구부러지거나 당기는 것에 의한 마모를 방지하기 위해 긴장 완화 장치를 장착하십시오.
   • 유연성:케이블 집합은 내구성을 손상시키지 않고 치과의사 사무실에서 쉽게 조작 할 수 있을 만큼 유연해야 합니다.

3. 환경 밀폐:

   • 방수성:연결 장치와 케이블 집합체 모두 IP67등급 이상으로 방수되도록 하여 치과 환경에서 발견되는 물, 침 및 다른 액체로부터 보호하도록 한다.
   • 부식 저항성:습기와 청소 물질에 자주 노출되기 때문에, 집합은 예상 수명 동안 부식 저항하도록 설계되어야 합니다.

제조 과정

1. 프로토타입 제작:

   • 공기 및 신호 전송 성능, 기계적 내구성 및 LEMO 커넥터와의 호환성을 테스트하는 프로토 타입 개발.이 단계 는 본격적 인 생산 전 에 정제 할 수 있게 해 준다.

2. 조립:

   • 케이블 준비:정밀한 길이와 깨끗한 끝을 보장하는 공기 파이프와 신호 전선을 잘라 준비하십시오.
   • 커넥터 통합:LEMO- 호환되는 푸시-트랙 커넥터를 연결하여 안전하고 신뢰할 수있는 연결을 보장합니다. 이것은 신호 전선을 용접하거나 크림링하고 공기 파이프를 안전하게 고정하는 것을 포함 할 수 있습니다.
   • 과형 (선택)추가적인 스트레인 완화 및 환경 밀폐를 위해 필요한 경우 커넥터 주위를 과형한다.

3. 테스트:

   • 전기 테스트:신호 채널이 적절한 전기 연속성 및 단열 저항을 유지하도록 보장합니다.
   • 압력 검사:공기 통로의 압력 무결성을 검사하여 작동 조건에서 누출되지 않도록하십시오.
   • 기계 시험:반복된 짝짓기 및 해체 주기를 포함하여 시뮬레이션 사용 하에 집합의 내구성을 평가합니다.

4. 품질 관리:

   • 각 조립 장치가 의료 표준을 충족하고 치과 환경에서 기대되는 조건에서 안정적으로 작동하는지 확인하기 위해 품질 관리 조치를 실행하십시오.

신청서

• 치과 핸드피스:작동을 위해 공기와 제어 또는 모니터링을 위해 전기 신호를 필요로하는 치과 도구를 연결합니다.
• 구강용 물기:치아 청소 또는 다른 치과 절차를 위해 설계된 장치에서 액체 및 전기 신호를 동시에 전송합니다.
• 치과 영상 장비:냉각 또는 작동을 위해 공기 또는 데이터 처리에 신호 전송을 필요로 할 수있는 이미지 장치를 연결합니다.

결론

치과용으로 설계된 케이블 집합은 LEMO에 호환되는 금속 푸시 풀 커넥터와 함께 공기 및 신호 연결을 포함하며 내구성, 유연성 및 의료 표준을 준수해야합니다.재료 를 신중 하게 선택 함 으로, 견고한 기계적 디자인을 보장하고 철저한 테스트를 수행하면 치과 전문가의 까다로운 요구 사항을 충족하는 신뢰할 수있는 제품을 만들 수 있습니다.
